Bender elements (módulo de corte máximo)

Los bender elements permiten medir el módulo de cizallamiento máximo (Gmax) de una muestra de suelo y de estos datos para evaluar la rigidez de un suelo. Gmax se asocia generalmente con niveles de deformación de aproximadamente 0,001% y es un parámetro clave en el análisis dinámico de deformaciones pequeñas, tales como los que predicen el comportamiento del suelo o la interacción de la estructura del suelo durante terremotos, explosiones o vibraciones de la máquina y del tráfico.
La teoría de la propagación de la onda de corte en un cuerpo elástico nos dice que el valor del módulo de cizallamiento Gmax del suelo a partir de la medición de la velocidad de onda de corte Vs viene dado por:
Gmax = r · (Vs)^2
Sea r la densidad de masa de la muestra de suelo.

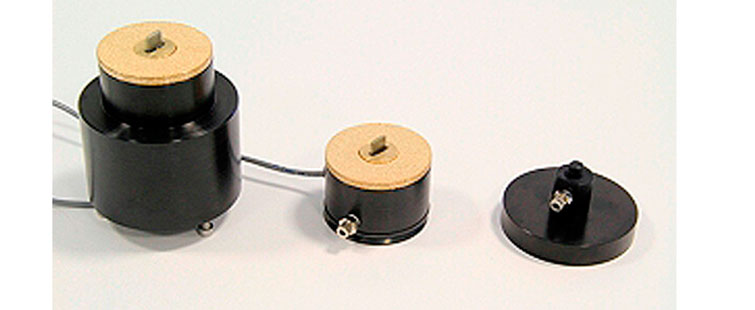

El sistema consiste en un transmisor piezocerámico, que está energizado para producir las ondas cortantes a través de la muestra de suelo, y el receptor que recibe la señal eléctrica. El tiempo de recorrido de la onda cortante desde el transmisor al receptor se determina a través de un software específico que permite al usuario calcular rápida y fácilmente la velocidad de la onda cortante. Los bender elements deben ser alimentados por el sistema de potencia y medición 28-WF4190. Vea los accesorios.
Los elementos de doblado deben ser utilizados con las celdas triaxiales para aplicaciones avanzadas.
